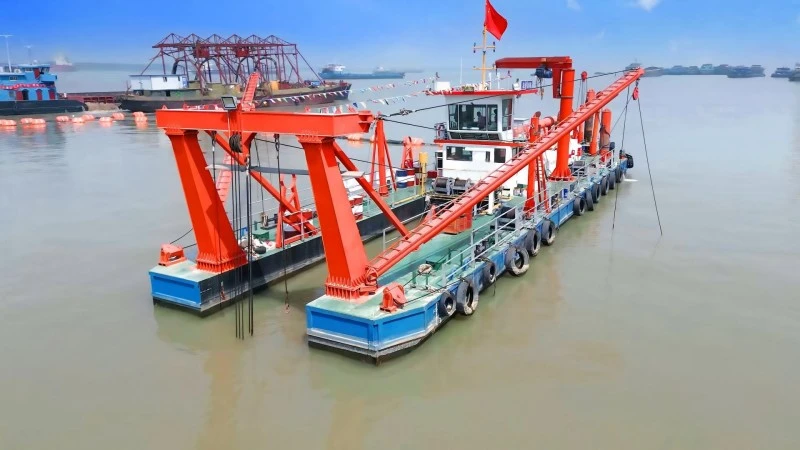

Hidraulikus vágó szívó kotrógép

A Qingzhou Mingxu Supply Chain Co., Ltd. hidraulikus vágó szívókotrókat szállít folyókban, tavakban, víztározókban, kikötőkben és tengerparti területeken történő folyamatos kotráshoz és üledékeltávolításhoz. A berendezés egyetlen edényben egyesíti a hidraulikus vágófejet, a szívóvezetéket, a kotrószivattyút és a nyomórendszert, lehetővé téve a víz alatti anyag fellazítását, behúzását és a kijelölt helyre történő szállítását.

A kotrógép 24 órás működésre van konfigurálva, és különböző kotrási mélységekhez, üledéktípusokhoz és kiürítési távolságokhoz igazítható. A vízmélység, a talajviszonyok és a szükséges hígtrágya szállítási hossz alapján testreszabható. A hajó alkalmas vízvédelmi projektekre, vízi utak karbantartására és meliorációs munkákra.

Működési elv

1. Vágófej kiásása: Az orrba szerelt forgó vágófejet a hidraulikus rendszer hajtja meg. Vágja és felkavarja a víz alatti lerakódásokat, például iszapot, homokot és kavicsot, és laza iszapgá alakítja azokat.

2. Zagy felszívása és kiürítése: A kotrószivattyú negatív nyomást hoz létre a szívócsőben, és a hígtrágyát a tartályba szívja. A zagyot ezután nyomás alá helyezik, és a nyomóvezetéken keresztül egy tárolóhelyre, rekultivációs helyre vagy más kijelölt helyre küldik.

3. Folyamatos ciklus: A gép ismétlődő körben végez ásást, szívást és ürítést, lehetővé téve az éjjel-nappali működést közepes és nagy léptékű kotrási projekteknél.

Működési eljárás

1. Üzemeltetés előtti ellenőrzés: Ellenőrizze a hajótest szerkezetét, a hidraulikus rendszert, a vágóegységet, a hígtrágyaszivattyút, a csővezetékeket és az elektromos vezérlőket. Ellenőrizze a hidraulikaolaj, a motorolaj és a hűtővíz szintjét. Ellenőrizze a csővezetékek tömítéseit és rögzítőelemeit. Győződjön meg arról, hogy a munkaterület szabad-e, és a hajó biztonságosan rögzítve van.

2. Terhelés nélküli próbaüzem: Indítsa el a berendezést terhelés nélkül. Tesztelje a hidraulikus vezérlőket, a vágó forgását és a hígtrágyaszivattyú működését. Figyeljen a rendellenes zajra vagy rezgésre, és ellenőrizze a szivárgást. A formális kotrást csak a stabil működés megerősítése után kezdje meg.

3. Positioning and cutting: Adjust the hull position and anchor points. Engedje le a vágófejet az üledékrétegre. The hydraulic cutter rotates at low speed to loosen sludge, sand, and gravel, forming a uniform slurry. Cutting speed and working range can be adjusted according to water depth and soil conditions.

4. Hígtrágya szállítása: A hígtrágyaszivattyú beszívja a keveréket a csővezetékbe és nyomás alá helyezi a távolsági szállításhoz. Folyamatosan figyelje a csővezeték nyomását és a hígtrágya áramlását, hogy elkerülje az eltömődéseket, az üres szívást vagy a túlterhelést.

5. Leállítás és tisztítás: Munka végeztével emelje ki a vágófejet a vízből. Öblítse át a hígtrágyavezetéket tiszta vízzel, hogy eltávolítsa a maradék anyagot és megakadályozza az eltömődéseket. Állítsa le az erőátviteli és hidraulikus rendszereket a megfelelő sorrendben, majd tisztítsa meg, kenje meg és jegyezze fel a gép állapotát.

Főbb jellemzők

1. Integrált folyamatos működés. A gép egy egységben egyesíti a vágást, szívást, szállítást és kiürítést, így támogatja a folyamatos munkát gyakori megállás nélkül. Ez segít fenntartani az egyenletes teljesítményt, és alkalmas hosszú távú projektekhez.

2. Automatizált hidraulikus vezérlés. A teljes hidraulikus hajtás és az elektromos vezérlőrendszer lehetővé teszi a vágósebesség, a hajótest lengésének és a hígtrágya áramlásának beállítását a vezérlőkabinból. Az automatizálás csökkenti a kézi beavatkozás szükségességét és csökkenti a működési hibák esélyét.

3. Alkalmazkodóképesség különféle körülményekhez. A kotrógép folyókban, tavakban, víztározókban, kikötőkben, vízi utakon és árapály-síkság meliorációs területeken működik. Sekély és mély vízben egyaránt kezeli az iszap, homok és kavics keverékeket.

Modellválaszték és -választás

A vágó szívókotró kiválasztásakor több helyspecifikus tényezőt is figyelembe kell venni: üledék típusa és keménysége, szükséges kotrási mélység, kiürítési távolság és rendelkezésre álló áramellátás. Magas agyagtartalomhoz nagyobb nyomatékú vágófej javasolt. Hosszú ürítési távolságok esetén szükség lehet egy elegendő emelőmagassággal rendelkező szivattyúra vagy közbenső nyomásfokozó állomásokra. Mérnökeink konfigurációs javaslatokat tudnak adni a projekt feltételeinek egyszerű leírása alapján.

Testreszabott hajó tervezés

A kotrógép konkrét projektparaméterek alapján tervezhető. A tervezési folyamat a megrendelő telephelyi adataival kezdődik: vízmélység, talajszelvény, szükséges termelési sebesség és kibocsátási távolság. Ezen bemenetek alapján a következő elemek kerülnek meghatározásra:

1. Szivattyú és teljesítmény kiválasztása: A kotrószivattyú mérete és a motor vagy a motor teljesítménye a szükséges iszapáramhoz és emelőmagassághoz igazodik. Nagy üledékű vagy nagy távolságú szivattyúzáshoz nagyobb szivattyú és további nyomásfokozó állomások is megadhatók.

2. Hajótest konfiguráció: A hajótest méretei, pontonelrendezése és merülése a munkavízmélységhez és a szállítási korlátokhoz igazodik. Az osztott hajótestű opció elérhető konténeres szállításhoz távoli helyekre.

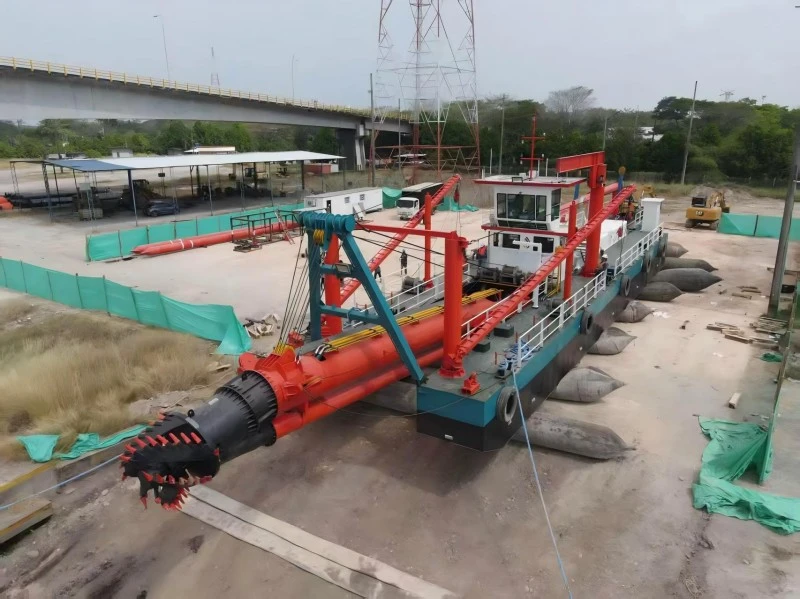

3. Vágófej típusa: A vágófej átmérőjét és a fogak konfigurációját a talaj keménységének megfelelően kell kiválasztani. Sziklás vagy tömörödött üledékek esetén nagy teherbírású, cserélhető fogazatú vágó használata javasolt; lágy sárhoz egy szabványos vágó is elegendő.

4. Nyomócsővezeték kialakítása: A csőátmérő és a falvastagság kiszámítása a szükséges áramlási sebesség és távolság alapján történik. A nyomásfokozó szivattyúállomások beépíthetők az extra hosszú nyomóvezetékekhez, és a helyszín elrendezésétől függően úszó vagy merülőcsövek állnak rendelkezésre.

A végleges konfigurációt műszaki javaslatban dokumentálják elrendezési rajzokkal és felszerelési specifikációkkal, lehetővé téve az ügyfél számára, hogy a gyártás előtt áttekintse a tervet.

Értékesítés utáni támogatás és pótalkatrészek

Az egész gép 12 hónapra vagy 1000 munkaórára vonatkozik, attól függően, hogy melyik következik be előbb. A kopó alkatrészek és az emberi hibából eredő sérülések nem tartoznak bele. Cserealkatrészek szállíthatók; a szállítási költségek és a szerelési munka a megrendelőt terhelik.

Tengerentúli projektek esetén beüzemelési segítség is megoldható. Mérnökeink a helyszínre utazhatnak, hogy felügyeljék az összeszerelést, teszteljék a hidraulikus és kotrási funkciókat, és kioktatják a helyi kezelőket az indítási, leállítási és napi karbantartási eljárásokról. Kisebb módosításokhoz videohíváson vagy műszaki dokumentáción keresztüli távtámogatás is elérhető.

Az általánosan elhasználódó cikkekhez – mint például a vágófogak, a szívócső-betétek, a szivattyú járókerekei és a csőhajlítások – tartalék alkatrészeket raktáron tartanak az exportrendelésekhez. A várható üzemi feltételek és a projekt időtartama alapján minden edényhez mellékelünk egy ajánlott pótalkatrész-listát. Hosszú távú projektek esetén meg lehet beszélni a konszignációs készletrendezést az állásidő csökkentése érdekében.

Tipikus alkalmazások

1. Városi és vidéki vízvédelmi szabályozás: folyók iszaptalanítása és kiszélesítése, árvízvédelmi kotrás, árkok tisztítása, valamint a fekete szagú üledék kezelése az árvízkibocsátási kapacitás javítása érdekében.

2. A tó és a tározó környezeti kotrása: a tájképi tavi üledék, az ivóvíztároló iszap és az eutróf fenékiszap eltávolítása a vízökológia helyreállításának elősegítése érdekében.

3. Kikötők és vízi utak karbantartása: belvízi utak mélyítése, kikötőkotrás és rendszeres part menti csatorna karbantartás a hajózási mélység fenntartása érdekében.

4. Akvakultúrás tavak felújítása: halastavak iszaptisztítása és bővítési feltárása a tenyészvíz minőségének javítása érdekében.

GYIK

1. kérdés: Hogyan válasszam ki a megfelelő szivattyú bemeneti méretet a projektemhez?
A1: A kiválasztás elsősorban a kotrási mélységtől, az üledék típusától és a szükséges teljesítménytől függ. A kis, 6–8 hüvelykes modellek általában sekély folyókhoz és tavakhoz alkalmasak. A közepes 10–12 hüvelykes modellek jól használhatók tavakhoz és víztározókhoz. A nagyméretű, 14–16 hüvelykes modelleket mélyvízi utakhoz és meliorációhoz használják. Az üledékminták és a projekt méreteinek megadása segíthet a legmegfelelőbb konfiguráció megerősítésében.

2. kérdés: Rendelkezésre áll-e helyszíni telepítési és üzembe helyezési támogatás?
V2: Tömeges rendelések vagy első alkalommal történő projektek esetén beüzemelési segítség is megoldható. A mérnökök irányíthatják az összeszerelést, tesztelhetik a hidraulikus funkciókat, és alapszintű kezelői képzésben részesülhetnek. Kisebb rendelésekhez részletes kézikönyveket és videós utasításokat is mellékelünk.

3. kérdés: Melyek a fő kopó alkatrészek a vágó szívó kotrógépen?
A3: A vágófogak, a szívócső bélése, a szivattyú járókerék és a nyomócső ívei a leggyakoribb kopóelemek. Cseréjük gyakorisága az üledék keménységétől függ. Folyamatos projektekhez javasoljuk, hogy tartson készletet vágófogakból és csőtömítésekből.

4. kérdés: Tervezhető-e a kotró egy meghatározott kiürítési távolságra?
A4: Igen. A csővezeték átmérőjét és a szivattyúmagasságot a vízszintes távolság és a szükséges függőleges emelés alapján számítják ki. Egyetlen szivattyú kapacitását meghaladó távolságok esetén nyomásfokozó állomások is hozzáadhatók a csővezetékhez. A tervezést az ajánlattételi szakaszban módosítják, hogy biztosítsák a stabil hígtrágya szállítást.

5. kérdés: Milyen támogatás érhető el a jótállási időszak után?
A5: A garancia lejárta után továbbra is biztosítunk alkatrészeket és műszaki tanácsokat. Nagyobb javítások vagy korszerűsítések esetén díj ellenében helyszíni szerviz is megoldható. Az ügyfelek fényképeket vagy videókat is küldhetnek a működési problémák távoli diagnosztizálásához.
